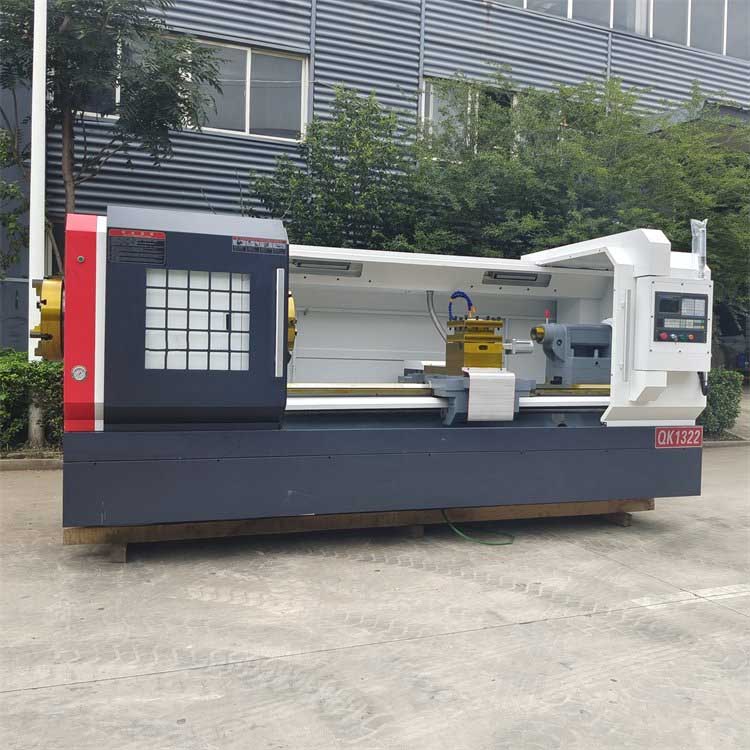

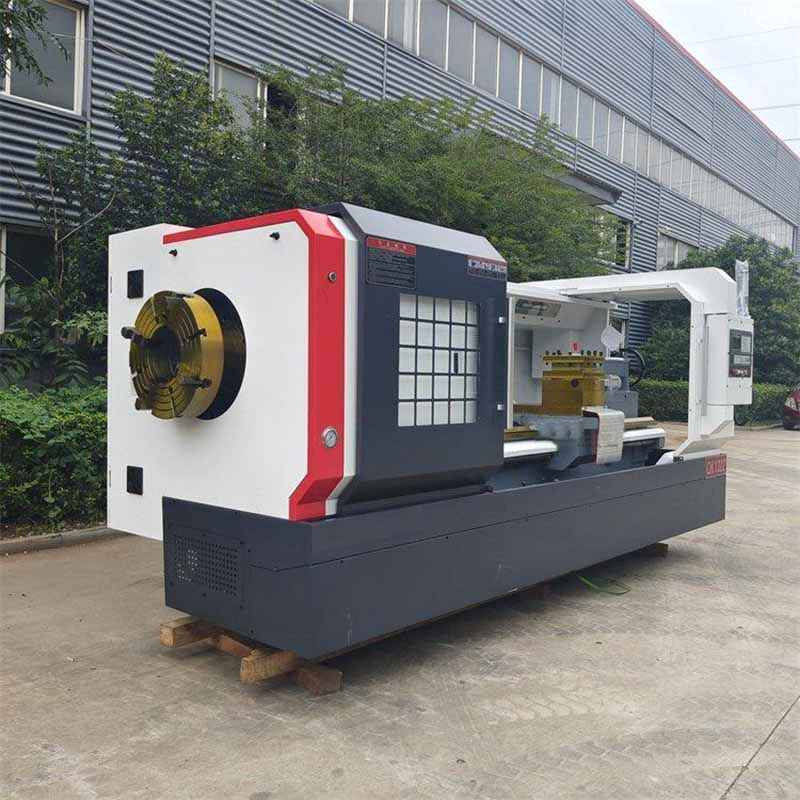

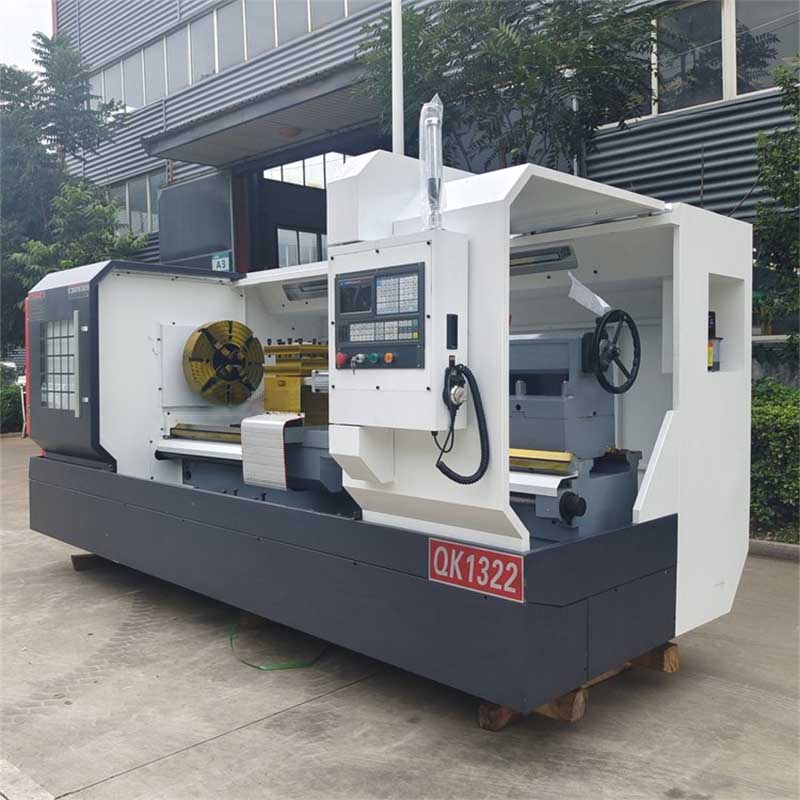

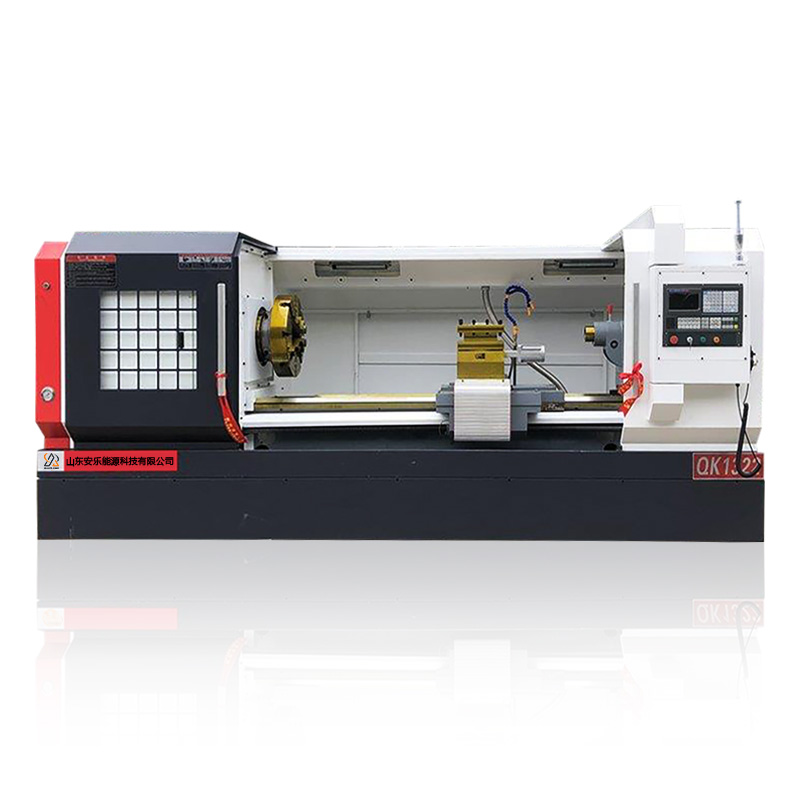

مقدمة عن ماكينة خراطة الأنابيب CNC QK1322

ماكينة خراطة الأنابيب CNC QK1322 هي ماكينة خراطة CNC شديدة التحمل، مصممة خصيصًا لمعالجة أنواع مختلفة من خيوط الأنابيب وقطع العمل الأسطوانية ذات الأقطار الكبيرة. تُستخدم على نطاق واسع في قطاعات البترول والكيماويات والموارد المائية والاستكشاف الجيولوجي وغيرها من الصناعات التي تتطلب كفاءة عالية ودقة متناهية في تشغيل الأنابيب

بفضل هيكلها المتين، ومحور دورانها عالي العزم، ونظام التحكم CNC المتطور، تضمن ماكينة QK1322 أداءً مستقرًا في القطع ودقة عالية على المدى الطويل. يمكنها تشغيل الخيوط الداخلية والخارجية، والأسطح الأسطوانية، والأسطح المخروطية، والأجزاء ذات الأشكال الخاصة بكفاءة عالية، مما يجعلها حلاً متعدد الاستخدامات لمعالجة الأنابيب والتغليف.

وظائف ومميزات مخرطة تقطيع أسنان الأنابيب التي تعمل بنظام التحكم الرقمي بالحاسوب (CNC)

الوظائف الرئيسية

• قطع أسنان الأنابيب: القدرة على تشكيل أسنان لولبية داخلية وخارجية، بما في ذلك الأنواع المترية، والبوصية، وشبه المنحرفة، والمخروطية.
• تشغيل الأقطار الكبيرة: مناسبة لمعالجة أنابيب النفط، وأنابيب الحفر، وأنابيب التغليف (التبطين)، وغيرها من قطع العمل الأسطوانية الكبيرة.
• عمليات الخراطة: تدعم الخراطة الأسطوانية والمخروطية، وعمليات الحز (تشكيل الأخاديد)، وتشغيل الأسطح الطرفية.
• التجويف والثقب: تتيح معالجة الثقوب الداخلية للأنابيب الطويلة.
• التحكم الآلي: يضمن نظام التحكم الرقمي (CNC) استقرار التشغيل، ودقة التكرار، وتنفيذ دورات قطع الأسنان بشكل آلي.

الميزات الرئيسية

• تجويف عمود دوران كبير: مصمم لتشغيل الأنابيب، مما يسمح بمرور قطع العمل الكبيرة عبر عمود الدوران.
• قاعدة (فرش) عالية الصلابة: تضمن بنية القاعدة المتينة الاستقرار والدقة أثناء عمليات القطع الشاقة.
• محرك عمود دوران قوي: يوفر عزم دوران عالٍ للتعامل مع ظروف القطع الصعبة.
• مسارات توجيه مُصلّدة ومصقولة: تعزز الدقة وتطيل العمر الافتراضي للماكينة.
• أنظمة تحكم رقمي (CNC) مرنة: متوافقة مع وحدات التحكم FANUC وSiemens وGSK وKND وغيرها.
• ظرف هيدروليكي ومسند ثابت (اختياري): يحسنان عمليات التثبيت والدعم للأنابيب الطويلة أو الثقيلة.
• نظام تبريد موثوق: يضمن تبديداً فعالاً للحرارة وأداء تشغيل مستمراً.
• مجالات تطبيق واسعة: تُستخدم في صناعات البترول، والكيماويات، والحفاظ على المياه، والاستكشاف الجيولوجي، وتصنيع الآلات.

المواصفات الفنية لمخرطة قلاووظ الأنابيب QK1322 العاملة بنظام التحكم الرقمي بالحاسوب (CNC)

تطبيقات مخرطة تشكيل أسنان الأنابيب التي تعمل بنظام التحكم الرقمي بالحاسوب (CNC)

صُممت مخرطة قطع أسنان الأنابيب التي تعمل بنظام التحكم الرقمي بالحاسوب (CNC) خصيصاً لمعالجة الأنابيب، وهي تُستخدم على نطاق واسع في الصناعات التي تتطلب قطع أسنان دقيقاً وفعالاً لقطع العمل ذات الأقطار الكبيرة.

الصناعات الرئيسية المستخدمة

• صناعة البترول: معالجة أنابيب النفط، وأنابيب الحفر، وأغلفة الآبار، ووصلات الأنابيب.
• صناعة الغاز الطبيعي: تصنيع وإصلاح أنابيب نقل الغاز والوصلات الملولبة.
• الصناعة الكيميائية: تشكيل الأنابيب والوصلات الملولبة للمعدات الكيميائية وخطوط الأنابيب.
• الري والطاقة الكهرومائية: إنتاج مكونات الأنابيب الملولبة لأنظمة إمداد المياه، والسدود، ومحطات الطاقة الكهرومائية.
• الاستكشاف الجيولوجي: تشكيل قضبان الحفر، وأنابيب الاستكشاف، ووصلات الربط.
• صناعة التعدين: معالجة الأجزاء الملولبة شديدة التحمل لمعدات التعدين وخطوط الأنابيب.
• بناء السفن والهندسة البحرية: تصنيع الوصلات الملولبة ووصلات الأنابيب المستخدمة في السفن والمنصات البحرية.
• الإنشاءات والبنية التحتية: إنتاج الأنابيب الملولبة للدعامات الهيكلية، والأوتاد، وأنظمة الأنابيب الصناعية.
• صناعة الآلات: تشكيل قطع العمل الملولبة الكبيرة، والوصلات، والأعمدة.
• معدات الطاقة: معالجة مكونات آلات حقول النفط، ومعدات طاقة الرياح، ومحطات الطاقة الحرارية.

مخرطة قلاووظ الأنابيب بنظام التحكم الرقمي (CNC) طراز QK1322 – التجهيزات القياسية والاختيارية

التكوينات القياسية

• هيكل مسطح شديد التحمل مصمم خصيصًا لتركيب لولبة الأنابيب
• فتحة مغزل كبيرة (قطر 220 مم) لأنابيب النفط وأغلفة الأنابيب
• ظرف يدوي ثلاثي الفكوك (قطر 500 مم أمامي وخلفي، ذاتي التمركز)
• نظام تحكم CNC من نوع FANUC Oi TF
• محرك مغزل عالي العزم بقدرة 11 كيلوواط
• موجّهات صلبة ومصقولة لضمان المتانة

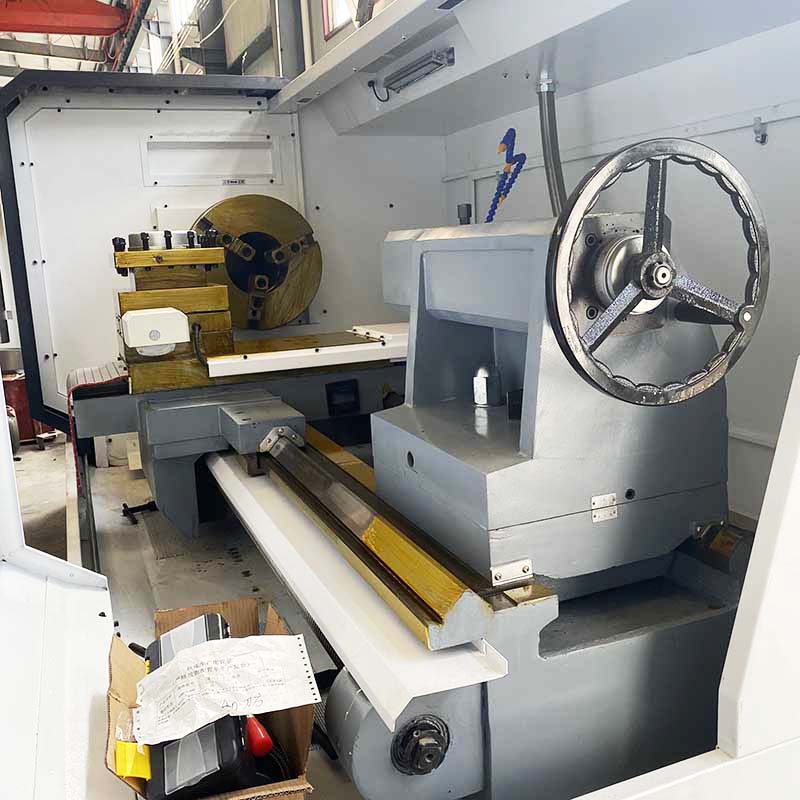

• ذيل يدوي مزود بغطاء مخروطي MT6
• مضخة تبريد ونظام تزييت
• مصباح عمل وغطاء واقٍ
• دورات تركيب لولبة للقياسات المترية والإنشية وشبه المنحرفة والمخروطية

إعدادات اختيارية

• ظرف هيدروليكي (بثلاثة أو أربعة فكوك)
• غراب ذيل هيدروليكي أو مؤازر (سيرفو)
• مسند ثابت ومسند متحرك (تابع) للأنابيب الطويلة
• ناقل آلي للرايش
• نظام تبريد زيت عمود الدوران
• نظام تثبيت هوائي أو هيدروليكي
• سرير ممتد الطول لقطع العمل الطويلة
• نظام تحكم رقمي (CNC) من Siemens أو GSK أو KND
• مجسات قياس للتحقق من دقة القلاووظ (الأسنان)
• وحدة تغذية بالقضبان لإنتاج الأنابيب بكفاءة عالية

كيفية ضمان دقة الخيط؟

صُممت مخرطة لولبة الأنابيب CNC من سلسلة QK لتقديم نتائج لولبة عالية الدقة ومتسقة. وتُضمن دقة اللولبة من خلال مجموعة من الميزات:

• نظام التحكم الآلي CNC - يضمن تزامنًا دقيقًا بين التغذية والقطع.
• دعامة ثابتة - توفر تثبيتًا مستقرًا للأنابيب الطويلة أو ذات الأقطار الكبيرة، مما يقلل الاهتزاز.
• كشف المجس - مراقبة فورية وبيانات عن أبعاد اللولبة وجودتها.

يضمن هذا الحل المتكامل أداءً موثوقًا حتى في الصناعات ذات الطلب العالي، مثل صناعات النفط والغاز وتصنيع الآلات الثقيلة.

مخرطة CNC لتسنين الأنابيب – ما هو القطر الأقصى لتجويف عمود الدوران؟

توفر مخرطة CNC من سلسلة QK المخصصة لقطع أسنان الأنابيب خيارات مرنة لقطر تجويف عمود الدوران (Spindle Bore) لتلائم مجموعة واسعة من أحجام الأنابيب:

الأحجام القياسية: Φ190 مم، Φ220 مم، Φ320 مم

خيارات مخصصة: تتوفر أقطار تجويف أكبر عند الطلب لمعالجة الأنابيب غير القياسية أو كبيرة الحجم.

بفضل تصميمها الذي يتميز بتجويف واسع لعمود الدوران، يمكن للماكينة التعامل بسهولة مع مهام قطع أسنان الأنابيب الشاقة، مما يجعلها مثالية للاستخدام في خطوط أنابيب النفط، وشبكات نقل الغاز الطبيعي، وتصنيع المعدات الكيميائية.
