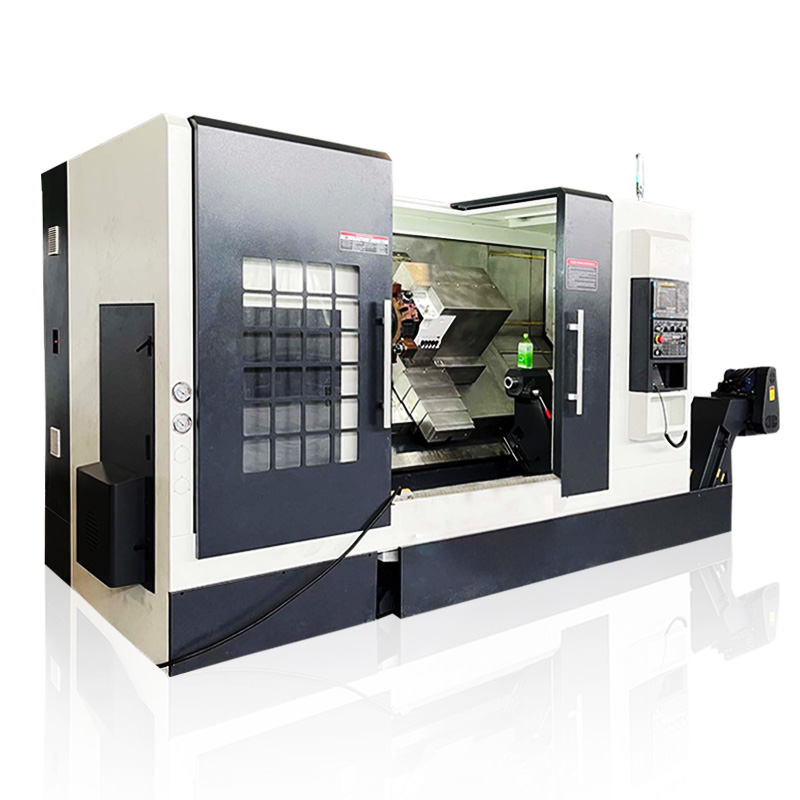

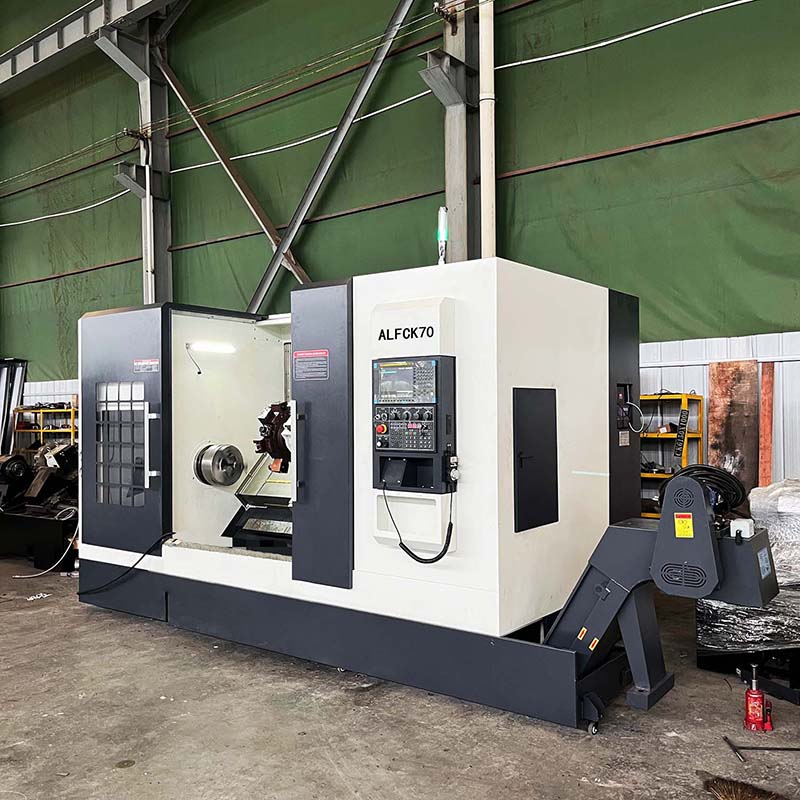

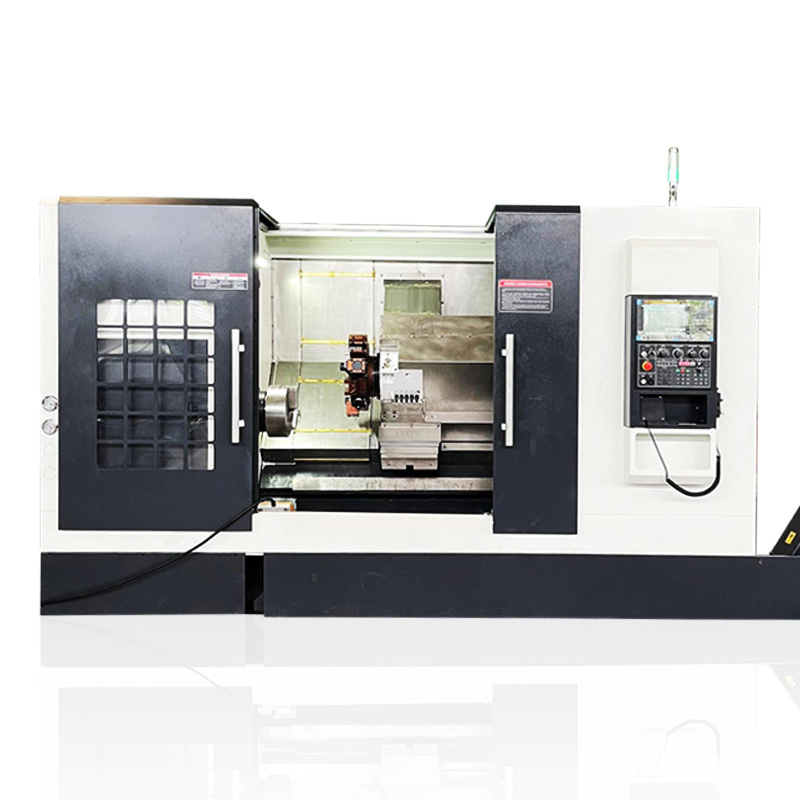

Introducción de la Máquina CNC de Torneado y Fresado TCK700

La TCK700 Centro de Torneado y Fresado CNC es una máquina de alto rendimiento diseñada para el mecanizado eficiente de piezas metálicas complejas de tamaño mediano y grande. Integra procesos de torneado, fresado, taladrado, roscado y otros procesos de mecanizado en una sola máquina, permitiendo completar múltiples operaciones con una única sujeción de la pieza.

Gracias a su estructura de bancada inclinada de alta rigidez, husillo de alto torque, guías lineales de precisión y torreta motorizada, la TCK700 ofrece una excelente estabilidad de corte, alta precisión de mecanizado y mayor eficiencia de producción.



Es una solución ideal para industrias que requieren alta precisión, menor tiempo de producción y mayor capacidad de fabricación de piezas complejas, ayudando a reducir los procesos auxiliares y mejorar la competitividad de fabricación.

Key Features and Advantages of TCK700 CNC Turning and Milling Machine

1. Integración de Torneado y Fresado para una Mayor Eficiencia

La TCK700 combina las funciones de torneado y fresado CNC en una sola máquina herramienta.

Puede realizar:

• Torneado exterior e interior
• Mecanizado de caras frontales
• Fresado
• Taladrado
• Roscado
• Mecanizado de contornos complejos

Al reducir múltiples configuraciones y reposicionamientos de la pieza de trabajo, la máquina mejora significativamente la eficiencia de mecanizado y la consistencia de las piezas terminadas.

Beneficios:

✔ Reduce el tiempo de producción

✔ Mejora la precisión de mecanizado

✔ Reduce la carga de trabajo del operador

✔ Ahorra espacio en planta y costos de inversión

2. Estructura de Bancada Inclinada de Alta Rigidez

La TCK700 adopta un diseño de bancada inclinada de 45° con alta rigidez, proporcionando una excelente estabilidad estructural durante operaciones de corte pesado.

La estructura optimizada de fundición mejora:

• Resistencia a las vibraciones
• Estabilidad durante el corte
• Retención de precisión a largo plazo
• Eliminación eficiente de virutas

Es adecuada para el mecanizado continuo de componentes grandes y pesados.

3. Potente Sistema de Husillo

La máquina está equipada con un sistema de husillo de alto rendimiento, diseñado tanto para mecanizado de alta velocidad como para operaciones de corte pesado.

Principales ventajas:

• Alto torque del husillo
• Gran diámetro del agujero del husillo
• Rendimiento de corte estable
• Adecuado para piezas de gran diámetro

Las diferentes configuraciones opcionales del husillo pueden satisfacer diversos requisitos de mecanizado.

4. Guías Lineales de Alta Precisión

Los ejes X y Z utilizan guías lineales de rodillos de alta precisión, proporcionando:

• Alta precisión de posicionamiento
• Movimiento rápido de avance
• Funcionamiento con baja fricción
• Larga vida útil

La estructura rígida de las guías garantiza un rendimiento estable durante el mecanizado de precisión.

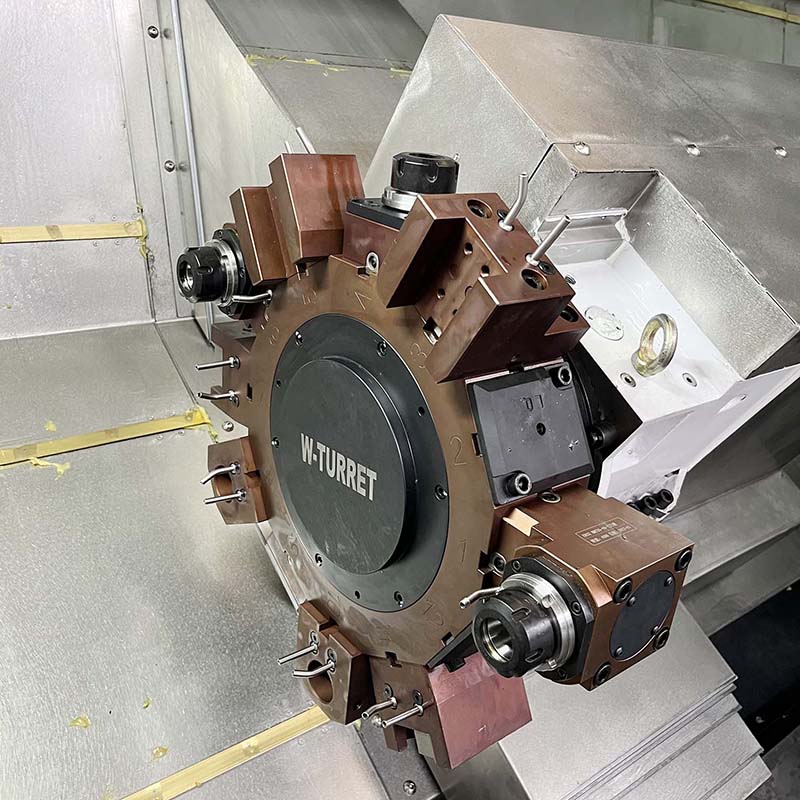

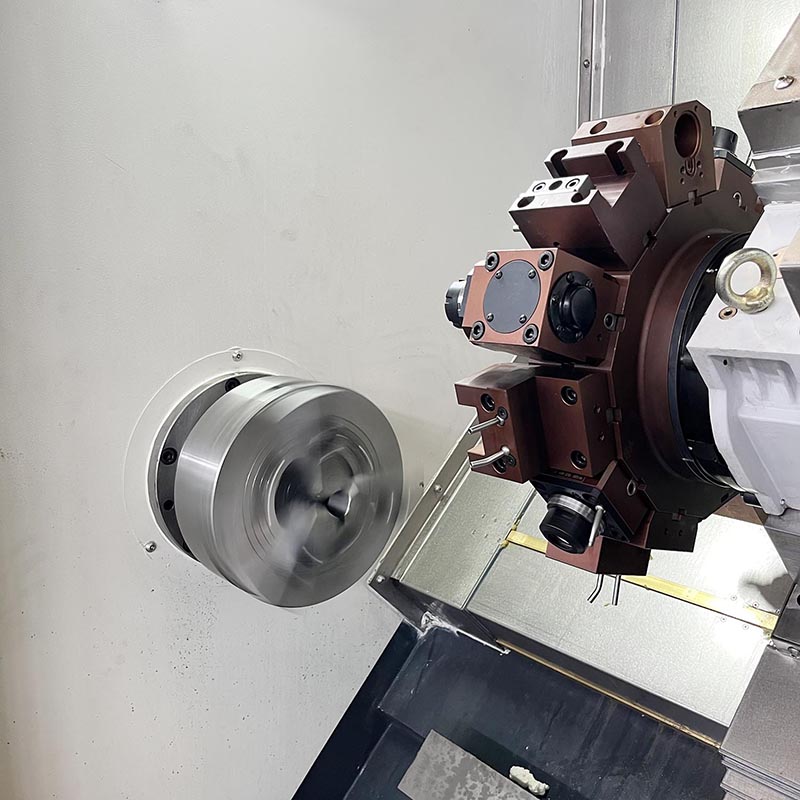

5. Torreta Motorizada para Mecanizado Multifunción

La TCK700 está equipada con una torreta motorizada BMT65, compatible con herramientas de torneado y herramientas motorizadas para fresado.

Ventajas:

• Cambio de herramientas más rápido
• Múltiples procesos de mecanizado
• Mayor capacidad de automatización
• Mejor calidad de acabado superficial

Especificaciones Técnicas de la Máquina CNC de Torneado y Fresado TCK700

Modelo		TCK700X1000
Rango de procesamiento	El diámetro máximo de torneado sobre la bancada	Φ780mm
	El diámetro máximo de torneado sobre el carro	Φ500mm
	Diámetro recomendado de torneado	Φ650mm
	Longitud efectiva de mecanizado	900mm
Husillo	Tipo de cabezal de husillo	A2-8	A2-11(Opcional)
	Diámetro del paso del husillo	88	105	132
	Diámetro máximo de barra ≤	75m	92mm	115mm
	Velocidad máxima del husillo	3000r/min	2500r/min	1600r/min
	Potencia nominal del motor principal	15-21Kw	22-30Kw
Contrapunto	Cañón del contrapunto	Rotación interna MT5/6
	Forma de movimiento del contrapunto	Automático programable hidráulico
Carro	Recorrido del eje X	350+20mm
	Velocidad de desplazamiento rápido X/Z	16/24 m/min
	Servomotor de los ejes X/Y/Z	3/3/3(4)KW
Torreta	Forma	BMT65 horizontal, 12 estaciones
	Tiempo de cambio de herramienta adyacente	0.5S
	Potencia de la torreta motorizada	7.5-11KW
	Y-axis travel	±75mm
Machine dimensions		45000x2300x2550mm
Machine net weight/gross weight		7000/7500KG

Applications of TCK700 CNC Turning and Milling Machine

El TCK700 se utiliza ampliamente para el mecanizado de componentes complejos en las siguientes industrias:

Industria del Petróleo y Gas

Adecuado para:

Componentes de perforación petrolera

Accesorios y conexiones de tuberías

Piezas de ejes de gran tamaño

Cuerpos de válvulas

Industria Automotriz

Utilizado para:

• Componentes de transmisión
• Piezas de motores
• Ejes de precisión

Industria Aeroespacial

Adecuado para:

• Piezas de aleación de aluminio
• Componentes de aleación de titanio
• Piezas estructurales complejas

Maquinaria de Ingeniería

Utilizado para:

• Componentes hidráulicos
• Piezas de maquinaria pesada
• Componentes rotativos de gran tamaño

Fabricación Mecánica General

Adecuado para:

• Bridas
• Ejes
• Manguitos
• Piezas complejas de alta precisión

¿Por qué elegir el Centro de Torneado y Fresado CNC TCK700?

Una máquina, múltiples procesos

Completa operaciones de torneado, fresado, taladrado y roscado en una sola sujeción.

Mayor productividad

Reduce los procesos de mecanizado y mejora la eficiencia de producción.

Mayor precisión

El mecanizado con una sola sujeción reduce los errores de posicionamiento y mejora la consistencia del mecanizado.

Menor costo de producción

Ahorra mano de obra, reduce la inversión en equipos y mejora la competitividad de la fábrica.

Diseñado para mecanizado pesado

La estructura de alta rigidez y el potente husillo permiten realizar aplicaciones industriales exigentes.

Configuración estándar

• Sistema de control CNC
• Estructura de bancada inclinada a 45°
• Plato hidráulico
• Contrapunto hidráulico automático programable
• Torreta motorizada BMT65
• Guías lineales de alta precisión
• Sistema de lubricación automática
• Sistema de refrigeración
• Cubierta de protección totalmente cerrada

Configuración opcional

• Sistema de control CNC FANUC / Siemens / Syntec
• Función de eje Y
• Transportador automático de virutas
• Preajustador de herramientas
• Medición automática de herramientas
• Alimentador de barras
• Dispositivos de fijación especiales
• Luneta hidráulica fija

Preguntas frecuentes del Centro de Torneado y Fresado CNC TCK700

Preguntas técnicas, de inspección, entrega y servicio posventa

1. ¿Qué pruebas se realizan antes de entregar el TCK700?

Antes del envío, cada Centro de Torneado y Fresado CNC TCK700 pasa por un completo proceso de inspección, que incluye:

Inspección mecánica

• Nivelación de la máquina
• Verificación de la precisión de las guías lineales
• Inspección del descentramiento del husillo
• Prueba de posicionamiento de la torreta de herramientas

Pruebas del sistema CNC

• Prueba de movimiento de los ejes
• Prueba de operación del programa
• Inspección del sistema servo
• Verificación de las funciones de alarma

Prueba de mecanizado

• Corte de prueba con materiales reales
• Verificación de las dimensiones mecanizadas
• Inspección del acabado superficial
• Prueba de funcionamiento continuo

Los clientes pueden solicitar videos de inspección, informes de pruebas y videos de operación de la máquina antes de la entrega.

2. ¿Pueden los clientes inspeccionar el TCK700 antes del envío?

Sí. Los clientes pueden inspeccionar la máquina antes del envío.

Podemos proporcionar:

• Videos de inspección en fábrica
• Inspección por videollamada en tiempo real
• Videos de mecanizado de prueba
• Informes de inspección de precisión
• Confirmación de la configuración de la máquina

Los clientes también pueden contratar una empresa de inspección externa para realizar una inspección antes del envío.

3. ¿Cuál es el tiempo de entrega del Centro de Torneado y Fresado CNC TCK700?

El tiempo de entrega depende de la configuración de la máquina y de los requisitos de personalización.

Generalmente:

• Configuración estándar: alrededor de 45–60 días
• Configuración personalizada: depende de los requisitos técnicos

Antes del pedido, confirmaremos con el cliente el programa de producción, la fecha de finalización de la máquina y el plan de envío.

4. ¿Cómo se embala el Centro de Torneado y Fresado CNC TCK700 para el transporte?

La máquina se prepara profesionalmente para el transporte internacional.

El embalaje incluye:

• Tratamiento anticorrosivo
• Protección impermeable
• Caja de madera reforzada para exportación
• Fijación de los componentes de la máquina
• Embalaje resistente a impactos

El embalaje está diseñado para proteger la máquina durante el transporte marítimo y la logística de larga distancia.

5. ¿ALLES CNC proporciona servicios de instalación y puesta en marcha?

Sí. ALLES CNC proporciona soporte profesional de instalación y puesta en marcha.

Las opciones de servicio incluyen:

• Orientación de instalación remota
• Soporte técnico online
• Capacitación en operación mediante videos
• Servicio de ingeniero en sitio (disponible según la región y los requisitos del proyecto)

Nuestros ingenieros ayudan a los clientes a completar la instalación de la máquina, configuración de parámetros y producción de prueba.

6. ¿Qué soporte posventa está disponible después de comprar el TCK700?

ALLES CNC proporciona soporte técnico a largo plazo, incluyendo:

• Diagnóstico remoto de fallas
• Suministro de repuestos
• Soporte de parámetros CNC
• Orientación de mantenimiento
• Soporte para aplicaciones de mecanizado

Nuestro equipo de servicio ayuda a los clientes a resolver problemas de operación y mantenimiento de la máquina de manera eficiente.

7. ¿Puede personalizarse el TCK700 para requisitos especiales de mecanizado?

Sí. El TCK700 puede personalizarse según las diferentes necesidades de producción.

Las opciones de personalización incluyen:

• Diferentes especificaciones de husillo
• Mayor capacidad de mecanizado
• Función de fresado con eje Y
• Transportador automático de virutas
• Conexión con alimentador de barras
• Sistema de medición de herramientas
• Dispositivos de fijación especiales

Nuestros ingenieros pueden proporcionar una solución completa de mecanizado basada en los planos de las piezas y los requisitos de producción del cliente.

8. ¿Qué información deben proporcionar los clientes antes de solicitar un TCK700?

Para recomendar la mejor configuración, se recomienda que los clientes proporcionen:

• Planos de las piezas de trabajo
• Información del material
• Diámetro y longitud máxima de mecanizado
• Procesos de mecanizado requeridos
• Cantidad de producción
• Requisitos de precisión
• Preferencia del sistema CNC

Esto permite a nuestros ingenieros seleccionar correctamente el husillo, las herramientas y la configuración de la máquina.
