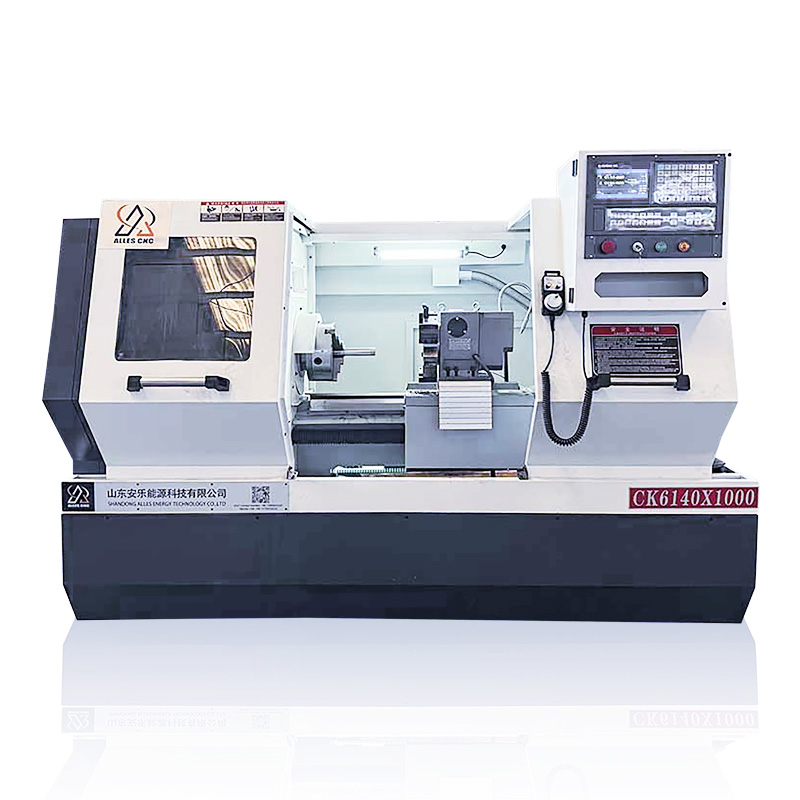

Introducción al torno CNC de bancada plana CK6140x1000

El torno CNC de bancada plana CK6140×1000 es una máquina de torneado CNC de alta precisión y excelente relación coste-rendimiento, diseñada para piezas de tamaño mediano, como ejes y discos. Con un diámetro máximo de torneado de Ø400 mm y una longitud máxima de mecanizado de 1000 mm, este modelo es ampliamente utilizado en talleres de mecanizado e industrias manufactureras.

Gracias a su estructura rígida de bancada plana, el CK6140×1000 garantiza una gran estabilidad de corte, una excelente capacidad de carga y una precisión de mecanizado duradera. Es adecuado para mecanizar acero, fundición, acero inoxidable, aluminio y otros materiales no ferrosos.

La máquina incorpora sistemas de control CNC avanzados que permiten realizar operaciones automáticas de torneado, refrentado, roscado, ranurado, taladrado y mandrinado. Su interfaz intuitiva facilita la programación y el manejo, incluso en tareas de mecanizado complejas.

Características y ventajas del torno CNC de bancada plana CK6140

El torno CNC de bancada plana CK6140 está diseñado para ofrecer un funcionamiento estable, un torneado de precisión y una producción rentable. Gracias a su estructura rígida de bancada plana y a su fiable sistema de control CNC, este modelo es ampliamente utilizado en talleres de mecanizado general e industrias manufactureras.

Estructura de bancada plana de alta rigidez

La máquina cuenta con una bancada de fundición de alta resistencia con nervaduras internas reforzadas, lo que garantiza una excelente resistencia a las vibraciones y estabilidad a largo plazo.

• Gran capacidad de carga
• Rendimiento estable durante operaciones de corte pesado
• Vida útil prolongada de la máquina

Unidad de husillo de precisión

Equipada con un sistema de husillo de alta calidad para una rotación suave y un par motor elevado.

• Alta precisión de rotación
• Rendimiento estable a diversas velocidades
• Adecuada tanto para mecanizado de desbaste como de acabado

Guías templadas y rectificadas

Las guías están templadas y rectificadas con precisión para mejorar la resistencia al desgaste y mantener la precisión del mecanizado a lo largo del tiempo.

• Movimiento de avance suave
• Menor desgaste mecánico
• Menores requisitos de mantenimiento

Husillos de bolas de alta precisión

Los husillos de bolas de precisión garantizan un posicionamiento exacto y repetibilidad.

• Juego (backlash) reducido
• Precisión de mecanizado mejorada
• Calidad de producción constante

Sistema de control CNC flexible

El modelo CK6140 es compatible con sistemas CNC ampliamente utilizados, como FANUC, Siemens, GSK y otros (opcionales).

• Interfaz intuitiva
• Programación sencilla
• Funcionamiento fiable y estable

Eliminación eficiente de virutas

La estructura de bancada plana facilita una evacuación eficaz de las virutas. Los sistemas opcionales de transporte de virutas ayudan a mantener un entorno de trabajo limpio y a mejorar la productividad.

Múltiples opciones de configuración

Para satisfacer diversos requisitos de mecanizado, el CK6140 puede configurarse con:

• Plato de 8" o 10"
• Contrapunto hidráulico o manual
• Portaherramientas de 4 posiciones o torreta eléctrica
• Opciones de mayor diámetro de paso de barra (husillo)

Inversión rentable

En comparación con los tornos CNC de bancada inclinada, el CK6140 ofrece:

• Menor inversión inicial
• Estructura sencilla y fácil mantenimiento
• Una solución ideal para la producción de pequeña y mediana escala

Conclusión

El torno CNC de bancada plana CK6140 ofrece una combinación equilibrada de precisión, estabilidad y asequibilidad, lo que lo convierte en una excelente opción para el mecanizado de ejes, componentes tipo manguito y piezas mecánicas de uso general en diversas industrias.

Especificaciones técnicas del torno CNC de bancada plana CK6140x1000

Modelo	CK6140x1000
Diámetro máximo de torneado sobre la bancada	Φ400mm
distancia máxima	1000mm
Diámetro máximo de torneado	Φ400mm
Diámetro máximo de giro del monopatín	φ220mm
Diámetro del agujero del husillo	Φ52mm
Rango de velocidad del husillo	80-2200rpm
Par de salida máximo del husillo	480Nm
Potencia de salida del motor principal	5.5kw
Mandril estándar	φ200mm mandril manual
Recorrido del eje X	220mm
Recorrido del eje Z	1000mm
Diámetro del manguito del contrapunto	Φ65mm
carrera del manguito del contrapunto	130mm
Diámetro de la barra de mandrinar	ф20mm
Tamaño de la máquina	2400×1400×1500mm
Peso de la máquina	1800kg

Aplicaciones del torno CNC de bancada plana CK6150

El torno CNC de bancada plana CK6140 se utiliza ampliamente para el torneado de precisión de componentes de tamaño mediano con forma de eje, disco o manguito. Gracias a su estructura estable de bancada plana y a su fiable sistema de control CNC, es adecuado tanto para la producción de piezas únicas como para la fabricación en lotes pequeños y medianos.

Su versatilidad y rentabilidad lo convierten en una solución ideal para talleres de mecanizado general y empresas de fabricación.

Fabricación de maquinaria

La CK6140 desempeña un papel importante en la producción de maquinaria en general.

Entre las piezas típicas se incluyen:

• Árboles de transmisión
• Asientos de cojinetes
• Bridas
• Acoplamientos
• Componentes roscados

La máquina ofrece un rendimiento de corte estable y una precisión dimensional constante.

Componentes de automoción

El CK6140 es adecuado para el mecanizado de diversas piezas mecánicas de automoción.

Aplicaciones comunes:

• Discos de freno
• Bujes de rueda
• Desbastes de engranajes
• Componentes de dirección

Su precisión garantiza una repetibilidad fiable en la producción por lotes.

Producción de equipos industriales

Para la fabricación industrial y de equipos, la CK6140 permite el mecanizado de componentes funcionales.

Piezas típicas:

• Ejes de bomba
• Cuerpos de válvula
• Conectores de tubería
• Carcasas mecánicas

Talleres de reparación y mantenimiento

El CK6140 se utiliza ampliamente en talleres de mantenimiento y servicio debido a su flexibilidad y facilidad de manejo.

Entre sus aplicaciones se incluyen:

• Repuestos para equipos
• Componentes mecánicos a medida
• Mecanizado de piezas de repuesto

Educación y formación

Gracias a su estructura sencilla y a su interfaz CNC clara, la CK6140 también es adecuada para:

• Escuelas técnicas
• Centros de formación profesional
• Prácticas de programación CNC

Materiales adecuados

El torno CNC de bancada plana CK6140 puede procesar una variedad de materiales, entre ellos:

• Acero al carbono
• Acero aleado
• Acero inoxidable
• Fundición de hierro
• Aluminio y metales no ferrosos

Conclusión

El torno CNC de bancada plana CK6140 ofrece una combinación práctica de estabilidad, precisión y asequibilidad, lo que lo convierte en una opción fiable para la fabricación de maquinaria, la producción de piezas de automoción, el procesamiento de equipos industriales y aplicaciones generales de metalurgia.

Torno CNC de bancada plana CK6140 – Configuraciones estándar y opcionales

El torno CNC de bancada plana CK6140 está diseñado con opciones de configuración flexibles para satisfacer diversos requisitos de mecanizado. Los clientes pueden optar por el equipamiento estándar o personalizar los componentes opcionales según sus necesidades de producción.

Configuración estándar

• El CK6140 está equipado con componentes fiables y esenciales para garantizar un rendimiento estable y un mecanizado de precisión:
• Bancada plana de fundición de alta resistencia
• Guías templadas y rectificadas con precisión
• Unidad de husillo de precisión

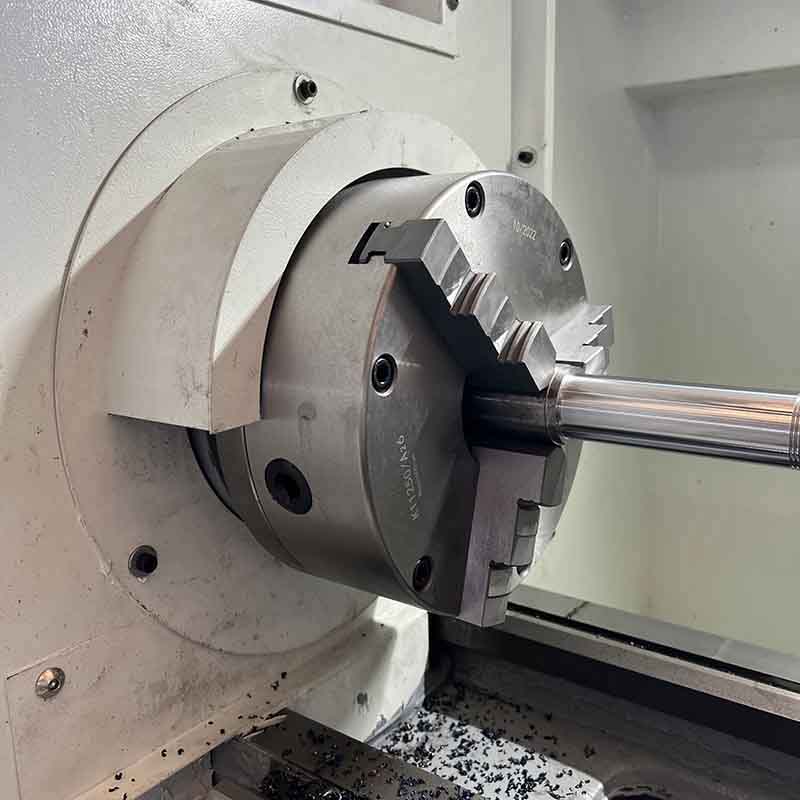

• Plato manual de 3 garras
• Torreta portaherramientas eléctrica de 4 posiciones
• Contrapunto manual
• Sistema de lubricación centralizada
• Sistema de refrigeración
• Protección totalmente cerrada o semicerrada (según el modelo)
• Sistema de control CNC estándar (GSK o equivalente)

Estas características estándar proporcionan una excelente estabilidad de mecanizado y facilidad de manejo para tareas de torneado general.

Configuraciones opcionales

Para satisfacer las necesidades de diversas industrias y entornos de producción, el CK6140 puede equiparse con varios componentes opcionales:

• Plato hidráulico
• Contrapunto hidráulico

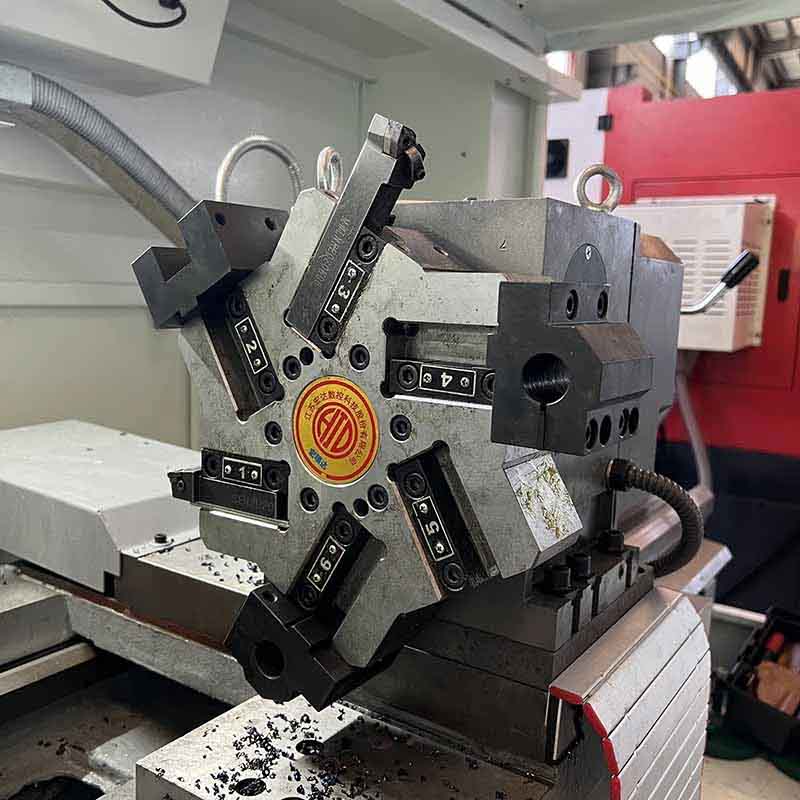

• Torreta eléctrica de 6 u 8 estaciones
• Diámetro de paso de barra mayor (52 mm / 82 mm opcional)
• Transportador de virutas
• Sistema de lubricación automática
• Sistema de control CNC Siemens / FANUC
• Sistema de torreta servoaccionada
• Luneta fija y luneta móvil
• Dispositivo de preajuste de herramientas

Estas configuraciones opcionales mejoran el nivel de automatización, la eficiencia del mecanizado y la adaptabilidad para la producción por lotes.

Soporte para personalización

El CK6140 también puede personalizarse según los requisitos del cliente, incluyendo:

• Normas de tensión y eléctricas
• Rangos especiales de velocidad del husillo
• Diseño de protección a medida
• Soluciones especiales de sujeción

Conclusión

Gracias a sus configuraciones estándar y opcionales flexibles, el torno CNC de bancada plana CK6140 ofrece una solución práctica y económica para talleres, centros de formación y pequeñas y medianas empresas de fabricación.
