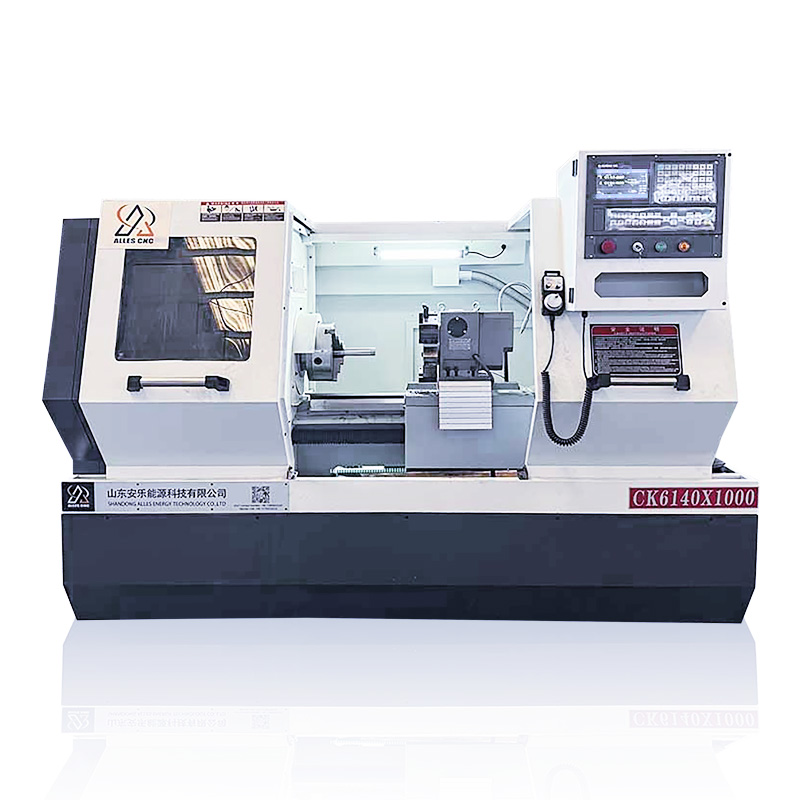

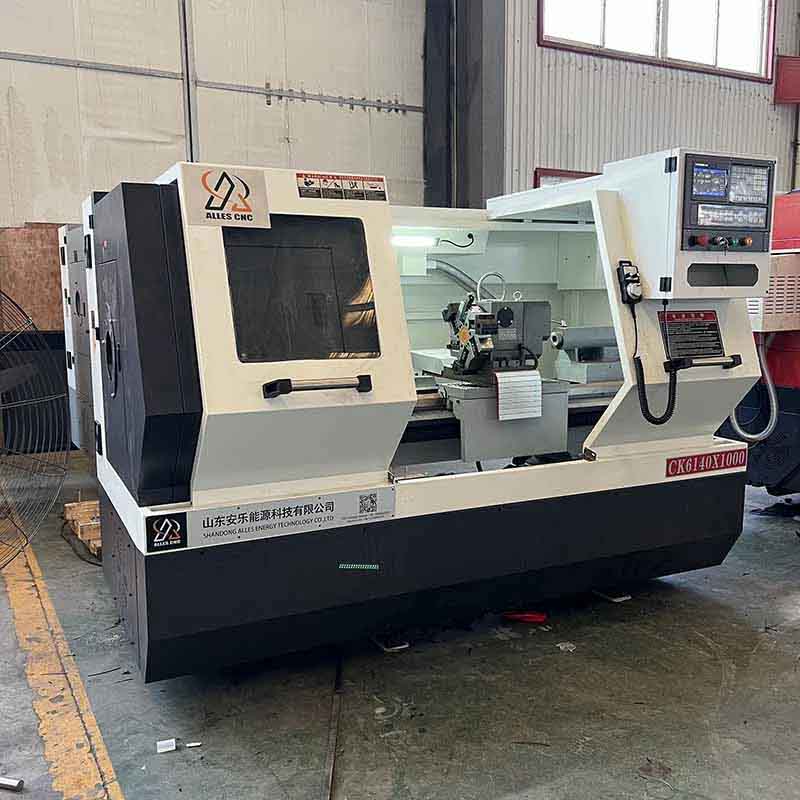

Введение в плоскостаночный токарный станок с ЧПУ CK6140x1000

Токарный станок с ЧПУ и плоской станиной CK6140×1000 — это экономичное высокоточное оборудование, предназначенное для обработки деталей типа «вал» и «диск» средних размеров. Благодаря максимальному диаметру обработки Ø400 мм и длине обработки 1000 мм, данная модель широко применяется в механических цехах и на промышленных предприятиях.

Жесткая конструкция плоской станины обеспечивает высокую стабильность процесса резания, отличную несущую способность и сохранение точности обработки в течение длительного срока эксплуатации. Станок подходит для обработки стали, чугуна, нержавеющей стали, алюминия и других цветных металлов.

Оборудование оснащено современной системой ЧПУ, позволяющей выполнять автоматические операции точения, подрезки торцов, нарезания резьбы, прорезки канавок, сверления и растачивания. Удобный интерфейс упрощает программирование и управление станком даже при выполнении сложных задач обработки.

Особенности и преимущества токарного станка с ЧПУ CK6140 с плоской станиной

Токарный станок с ЧПУ CK6140, оснащенный плоской станиной, разработан для обеспечения стабильной работы, высокоточного точения и экономически эффективного производства. Благодаря жесткой конструкции станины и надежной системе ЧПУ эта модель широко применяется в цехах общей механической обработки и на промышленных предприятиях.

Конструкция станины с плоскими направляющими и высокой жесткостью

Станок оснащен высокопрочной чугунной станиной с усиленными внутренними ребрами жесткости, что обеспечивает превосходную виброустойчивость и долговременную стабильность.

• Высокая несущая способность
• Стабильная работа при тяжелых режимах резания
• Увеличенный срок службы станка

Прецизионный шпиндельный узел

Оснащен высококачественной шпиндельной системой, обеспечивающей плавное вращение и высокий крутящий момент.

• Высокая точность вращения
• Стабильная работа на различных скоростях
• Подходит как для чернового, так и для чистовогоA обработки

Закаленные и шлифованные направляющие

Направляющие закалены и прошли прецизионное шлифование для повышения износостойкости и сохранения точности обработки в процессе эксплуатации.

• Плавное движение подачи
• Сниженный механический износ
• Меньшая потребность в техническом обслуживании

Высокоточные шарико-винтовые передачи

Прецизионные шарико-винтовые передачи обеспечивают точность позиционирования и повторяемость.

• Сниженный люфт
• Повышенная точность обработки
• Стабильное качество продукции

Гибкая система управления станком с ЧПУ

Модель CK6140 совместима с широко распространенными системами ЧПУ, такими как FANUC, Siemens, GSK и другими (опционально).

• Удобный интерфейс
• Простота программирования
• Надежная и стабильная работа

Эффективное удаление стружки

Конструкция со станиной плоского типа способствует эффективному отводу стружки. Дополнительные системы стружкоудаления помогают поддерживать чистоту на рабочем месте и повышают производительность.

Множество вариантов конфигурации

Для выполнения различных задач механической обработки станок CK6140 может быть оснащен:

• Патрон 8" или 10"
• Гидравлическая или ручная задняя бабка
• 4-позиционная инструментальная стойка или электрическая револьверная головка
• Варианты с большим диаметром шпинделя

Экономически выгодная инвестиция

По сравнению с токарными станками с ЧПУ с наклонной станиной, модель CK6140 обеспечивает:

• Более низкие первоначальные вложения
• Простая конструкция и легкость в обслуживании
• Идеальное решение для малого и среднего производства

Заключение

Токарный станок с ЧПУ CK6140 (с плоской станиной) отличается оптимальным сочетанием точности, устойчивости и доступной цены, что делает его отличным выбором для обработки валов, втулок и деталей общего машиностроения в различных отраслях промышленности.

Технические характеристики плоскостаночного токарного станка с ЧПУ CK6140x1000

Модель	CK6140x1000
Максимальный диаметр обработки над станиной	Φ400mm
максимальное расстояние	1000mm
Максимальный диаметр точения	Φ400mm
Максимальный диаметр разворота скейтборда	φ220mm
Диаметр отверстия шпинделя	Φ52mm
Диапазон частоты вращения шпинделя	80-2200rpm
Максимальный выходной крутящий момент шпинделя	480Nm
Выходная мощность главного двигателя	5.5kw
Стандартный патрон	φ200mm manual chuck
Перемещение по оси X	220mm
Перемещение по оси Z	1000mm
Диаметр пиноли задней бабки	Φ65mm
Ход пиноли задней бабки	130mm
Диаметр расточной оправки	ф20mm
Размер машины	2400×1400×1500mm
Масса машины	1800kg

Области применения плоскостаночного токарного станка с ЧПУ CK6150

Токарный станок с ЧПУ CK6140, оснащенный плоской станиной, широко применяется для прецизионной токарной обработки деталей типа валов, дисков и втулок средних размеров. Благодаря устойчивой конструкции станины и надежной системе ЧПУ, станок подходит как для единичного, так и для мелко- и среднесерийного производства.

Универсальность и экономическая эффективность делают его идеальным решением для цехов общей механической обработки и производственных предприятий.

Производство оборудования

Станок CK6140 играет важную роль в производстве продукции общего машиностроения.

К числу типичных деталей относятся:

• Валы трансмиссии
• Посадочные места подшипников
• Фланцы
• Муфты
• Детали с резьбой

Станок обеспечивает стабильную производительность резания и неизменную точность размеров.

Автомобильные компоненты

Станок CK6140 подходит для обработки различных механических деталей автомобилей.

Типичные области применения:

• Тормозные диски
• Ступицы колес
• Заготовки зубчатых колес
• Детали рулевого управления

Его точность обеспечивает надежную повторяемость при серийном производстве.

Производство промышленного оборудования

В сфере промышленного производства и изготовления оборудования станок CK6140 обеспечивает возможность обработки функциональных деталей.

Типичные детали:

• Валы насосов
• Корпуса клапанов
• Соединительные элементы трубопроводов
• Корпуса механизмов

Мастерские по ремонту и техническому обслуживанию

Модель CK6140 широко используется в ремонтных и сервисных мастерских благодаря своей универсальности и простоте в эксплуатации.

В число приложений входят:

• Запчасти для ремонта оборудования
• Механические компоненты по индивидуальному заказу
• Механическая обработка сменных деталей

Образование и обучение

Благодаря простой конструкции и понятному интерфейсу ЧПУ станок CK6140 также подходит для:

• Технические училища
• Центры профессионального обучения
• Практика программирования станков с ЧПУ

Подходящие материалы

Токарный станок с ЧПУ CK6140 с плоской станиной может обрабатывать различные материалы, в том числе:

• Углеродистая сталь
• Легированная сталь
• Нержавеющая сталь
• Чугун
• Алюминий и цветные металлы

Заключение

Токарный станок с ЧПУ и плоской станиной CK6140 отличается удачным сочетанием устойчивости, точности и доступной цены, что делает его надежным решением для машиностроения, производства автомобильных компонентов, обработки промышленного оборудования и общепромышленной металлообработки.

Токарный станок с ЧПУ и плоской станиной CK6140 — стандартная и дополнительная комплектации

Токарный станок с ЧПУ CK6140 (с плоской станиной) отличается гибкостью конфигурации, что позволяет удовлетворить различные требования к механической обработке. Заказчики могут выбрать стандартную комплектацию или подобрать дополнительные опции в соответствии с производственными потребностями.

Стандартная конфигурация

• Станок CK6140 оснащен надежными и важными компонентами, обеспечивающими стабильную работу и высокую точность обработки:
• Станина из высокопрочного чугуна с плоскими направляющими
• Закаленные и прецизионно шлифованные направляющие
• Прецизионный шпиндельный узел

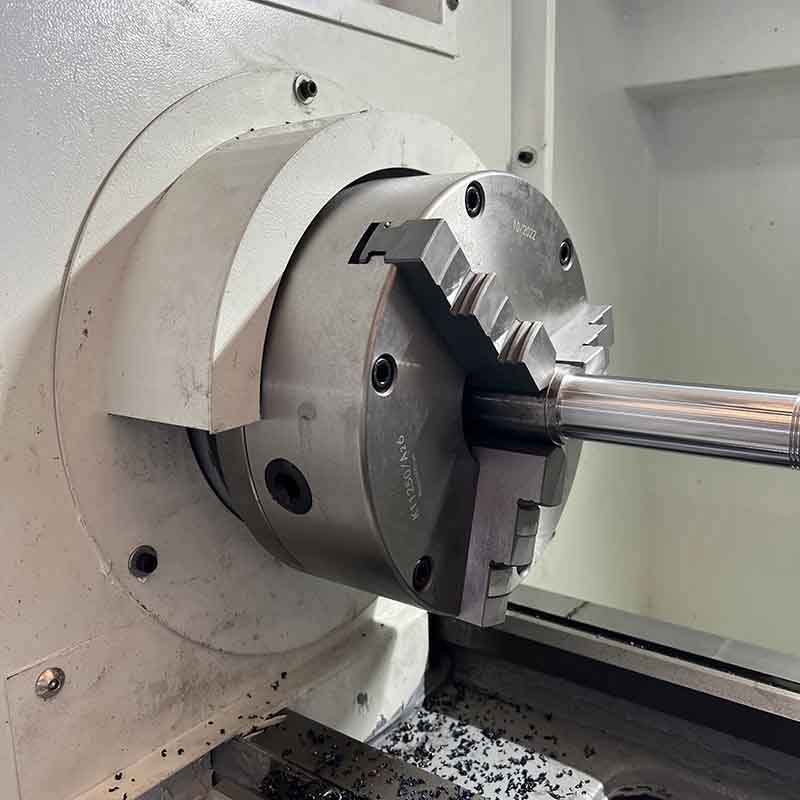

• Ручной трехкулачковый патрон
• Четырехпозиционная электрическая резцедержавка
• Задняя бабка с ручным управлением
• Система централизованной смазки
• Система подачи СОЖ
• Полное или частичное защитное ограждение (в зависимости от модели)
• Стандартная система ЧПУ (GSK или аналог)

Эти стандартные характеристики обеспечивают превосходную стабильность обработки и удобство эксплуатации при выполнении типовых токарных работ.

Дополнительные конфигурации

Для удовлетворения потребностей различных отраслей и производственных условий станок CK6140 может быть оснащен дополнительными компонентами:

• Гидравлический патрон
• Гидравлическая задняя бабка

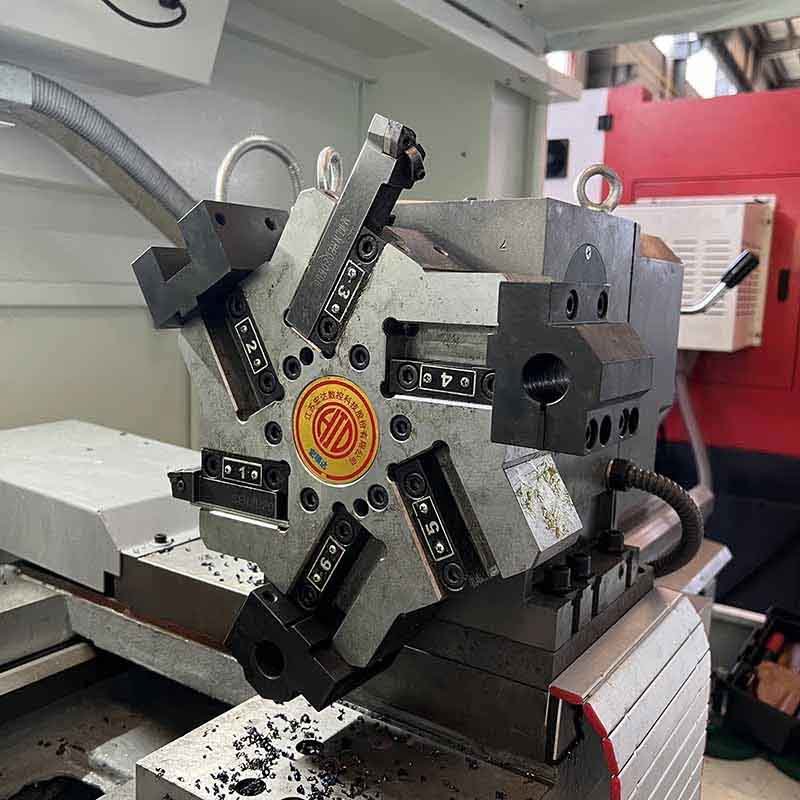

• 6- или 8-позиционная револьверная головка с электроприводом
• Увеличенное проходное отверстие шпинделя (52 мм / 82 мм — опционально)
• Конвейер для удаления стружки
• Система автоматической смазки
• Система ЧПУ Siemens / FANUC
• Револьверная головка с сервоприводом
• Неподвижный и подвижный люнеты
• Устройство для настройки инструмента

Эти дополнительные конфигурации повышают уровень автоматизации, эффективность обработки и адаптируемость к серийному производству.

Поддержка настройки

Модель CK6140 также может быть адаптирована в соответствии с требованиями заказчика, в том числе:

• Стандарты напряжения и электрооборудования
• Специальные диапазоны частоты вращения шпинделя
• Индивидуальные решения по защите
• Специальные решения для оснастки

Заключение

Благодаря гибким вариантам стандартной и дополнительной комплектации токарный станок с ЧПУ CK6140 (с плоской станиной) представляет собой практичное и экономичное решение для мастерских, учебных заведений и предприятий малого и среднего бизнеса.
