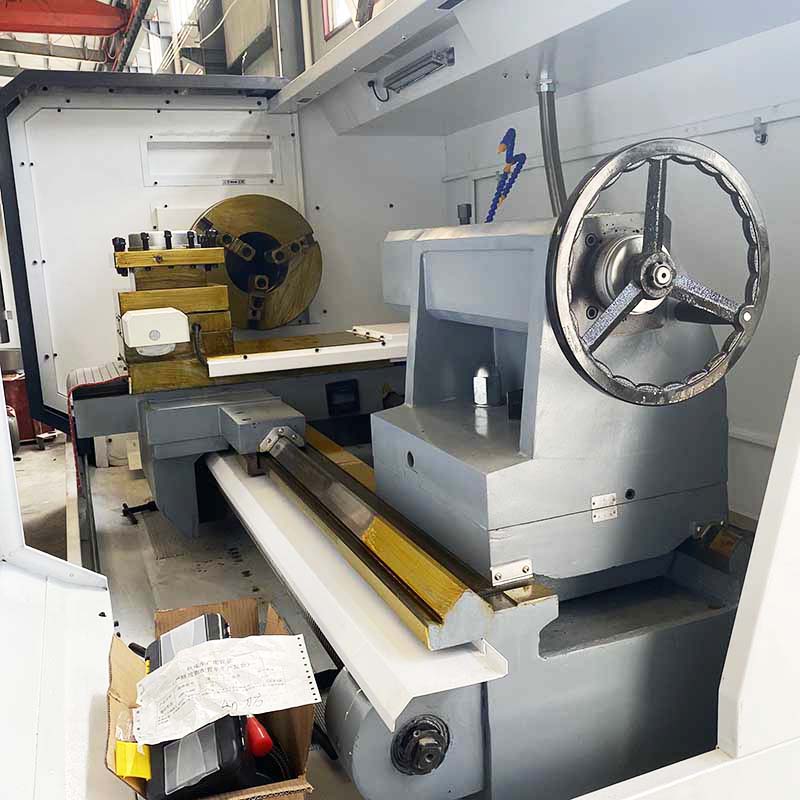

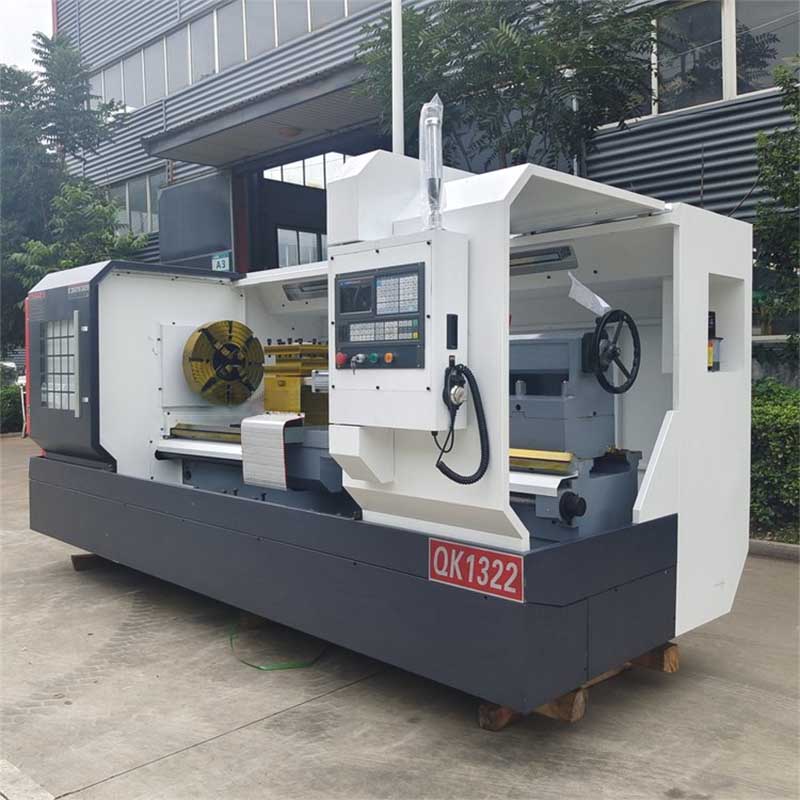

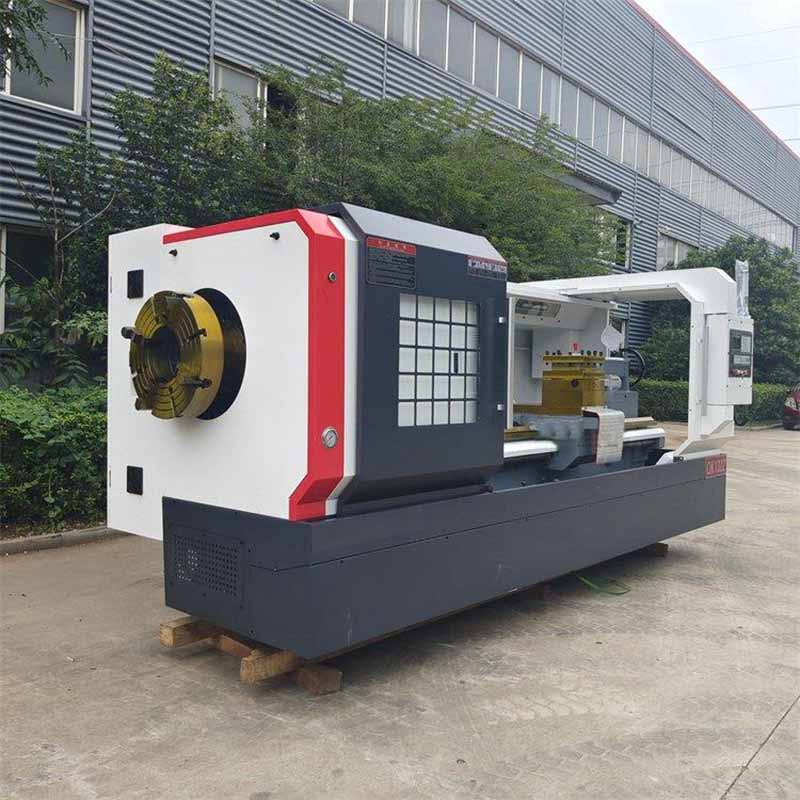

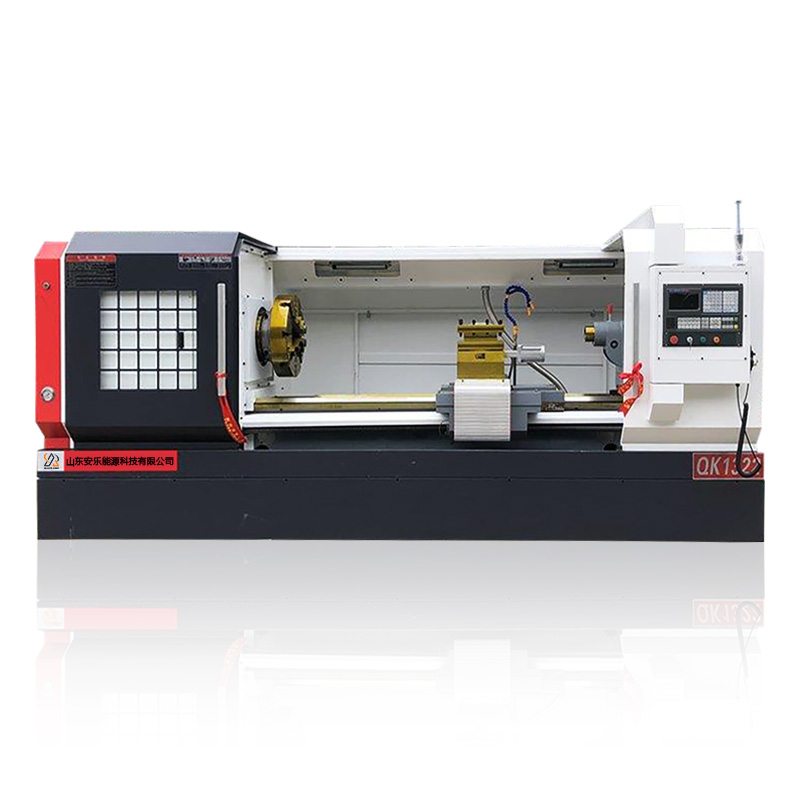

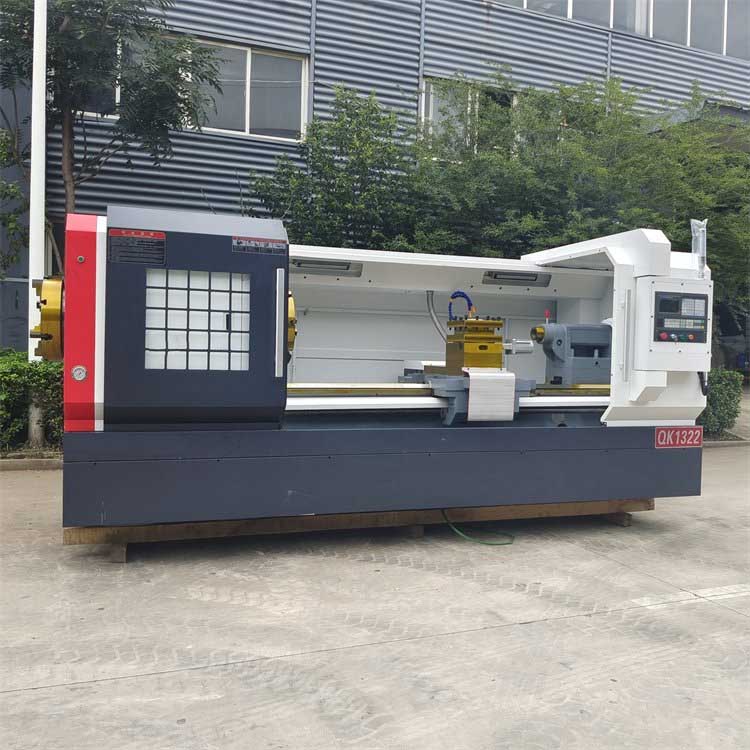

Обзор трубонарезного станка с ЧПУ модели QK1322

Трубонарезной станок с ЧПУ модели QK1322 — это высокомощное оборудование, специально разработанное для нарезания различных типов трубной резьбы и обработки цилиндрических заготовок большого диаметра. Станок широко применяется в нефтегазовой и химической отраслях, гидротехническом строительстве, геологоразведке и других сферах, где требуется высокоэффективная и точная обработка труб.

Благодаря жесткой конструкции станины, шпинделю с высоким крутящим моментом и современной системе управления ЧПУ, станок QK1322 обеспечивает стабильность процесса резания и сохранение точности в течение длительного срока эксплуатации. Оборудование позволяет эффективно выполнять нарезание внутренней и наружной резьбы, а также обработку цилиндрических и конических поверхностей и деталей сложной формы, представляя собой универсальное решение для обработки труб и обсадных колонн.

Функции и особенности токарного станка с ЧПУ для нарезания резьбы на трубах

Основные функции

• Нарезание резьбы на трубах: возможность нарезания внутренней и внешней резьбы, включая метрическую, дюймовую, трапецеидальную и коническую.
• Обработка деталей большого диаметра: подходит для обработки насосно-компрессорных и бурильных труб, обсадных труб и других крупногабаритных цилиндрических заготовок.
• Токарная обработка: выполнение цилиндрического и конического точения, проточки канавок и обработки торцов.
• Растачивание и сверление: возможность обработки внутренних отверстий в длинномерных трубах.
• Автоматическое управление: система ЧПУ обеспечивает стабильную работу, высокую точность и повторяемость, а также автоматические циклы нарезания резьбы.

Основные характеристики

• Большое отверстие шпинделя: Конструкция, предназначенная для обработки труб, позволяет пропускать крупные заготовки сквозь шпиндель.
• Высокожесткая станина: Массивная конструкция станины обеспечивает стабильность и точность при выполнении тяжелых режимов резания.
• Мощный привод шпинделя: Высокий крутящий момент позволяет справляться со сложными условиями обработки.
• Закаленные и шлифованные направляющие: Повышают точность и продлевают срок службы станка.
• Гибкие системы ЧПУ: Совместимость с контроллерами FANUC, Siemens, GSK, KND и другими.
• Опциональные гидравлический патрон и люнет: Улучшают фиксацию и обеспечивают надежную опору для длинных или тяжелых труб.
• Надежная система охлаждения: Обеспечивает эффективный отвод тепла и стабильную работу в непрерывном режиме.
• Широкая сфера применения: Используется в нефтегазовой и химической отраслях, гидротехническом строительстве, геологоразведке и машиностроении.

Технические характеристики трубонарезного станка с ЧПУ модели QK1322

Области применения токарного станка с ЧПУ для нарезания резьбы на трубах

Токарный станок с ЧПУ для нарезания резьбы на трубах специально разработан для обработки труб и широко применяется в отраслях, где требуется точное и эффективное нарезание резьбы на заготовках большого диаметра.

Основные отрасли применения

• Нефтяная промышленность: обработка резьбы на нефтепроводных, бурильных, обсадных и насосно-компрессорных трубах.
• Газовая промышленность: производство и ремонт газопроводных труб и резьбовых соединений.
• Химическая промышленность: механическая обработка резьбовых труб и фитингов для химического оборудования и трубопроводов.
• Водное хозяйство и гидроэнергетика: производство резьбовых трубных компонентов для систем водоснабжения, плотин и гидроэлектростанций.
• Геологоразведка: механическая обработка буровых штанг, геологоразведочных труб и соединительной резьбы.
• Горнодобывающая промышленность: обработка высокопрочных резьбовых деталей для горного оборудования и трубопроводов.
• Судостроение и морская техника: производство резьбовых соединений и трубной арматуры для судов и морских платформ.
• Строительство и инфраструктура: производство резьбовых труб для несущих конструкций, свай и промышленных трубопроводных систем.
• Машиностроение: механическая обработка крупногабаритных резьбовых деталей, муфт и валов.
• Энергетическое оборудование: обработка компонентов для нефтепромыслового оборудования, ветроэнергетических установок и тепловых электростанций.

Трубонарезной станок с ЧПУ QK1322 — стандартная и дополнительная комплектации

Стандартная комплектация

• Прочная плоская станина, предназначенная для нарезания резьбы на трубах
• Большой диаметр шпинделя (Φ220 мм) для нефтяных труб и обсадных труб
• Ручной трехкулачковый патрон (Φ500 мм спереди и сзади, самоцентрирующийся)
• Система ЧПУ FANUC Oi TF
• Высокомоментный шпиндельный двигатель мощностью 11 кВт
• Закаленные и шлифованные направляющие для долговечности
• Ручная задняя бабка с конической втулкой MT6
• Насос охлаждения и система смазки
• Рабочее освещение и защитный кожух
• Циклы нарезания резьбы для метрической, дюймовой, трапецеидальной и конической резьбы

Дополнительные конфигурации

• Гидравлический 3- или 4-кулачковый патрон
• Гидравлическая или сервоприводная задняя бабка
• Неподвижный и подвижный люнеты для длинных труб
• Автоматический конвейер для удаления стружки
• Система охлаждения шпиндельного масла
• Пневматическая или гидравлическая система зажима
• Удлиненная станина для обработки длинных заготовок
• Система ЧПУ Siemens, GSK или KND
• Измерительные щупы для контроля точности резьбы
• Устройство автоматической подачи прутка для высокоэффективного производства труб

Как обеспечить точность резьбы?

Токарный станок с ЧПУ серии QK для нарезания резьбы на трубах разработан для обеспечения высокой точности и стабильного качества резьбы. Точность нарезания достигается благодаря сочетанию следующих факторов:

• Система автоматического управления ЧПУ — гарантирует точную синхронизацию подачи и процесса резания.
• Поддержка люнетом — обеспечивает надежную фиксацию длинных труб или труб большого диаметра, снижая уровень вибрации.
• Контроль с помощью измерительного щупа — позволяет отслеживать параметры и качество резьбы в режиме реального времени.

Это комплексное решение обеспечивает надежную работу даже в таких требовательных отраслях, как нефтегазовая промышленность и тяжелое машиностроение.

Трубонарезной станок с ЧПУ — какой максимальный диаметр проходного отверстия шпинделя?

Токарный станок с ЧПУ серии QK для нарезания резьбы на трубах предлагает гибкие варианты диаметров шпинделя для обработки труб широкого диапазона размеров:

Стандартные размеры: Φ190 мм, Φ220 мм, Φ320 мм

Варианты исполнения: По запросу доступны большие диаметры шпинделя для обработки нестандартных или увеличенных труб.

Благодаря большой длине шпинделя станок легко справляется с задачами нарезания резьбы на трубах высокой прочности, что делает его идеальным для нефтепроводов, газопроводов и производства химического оборудования.
