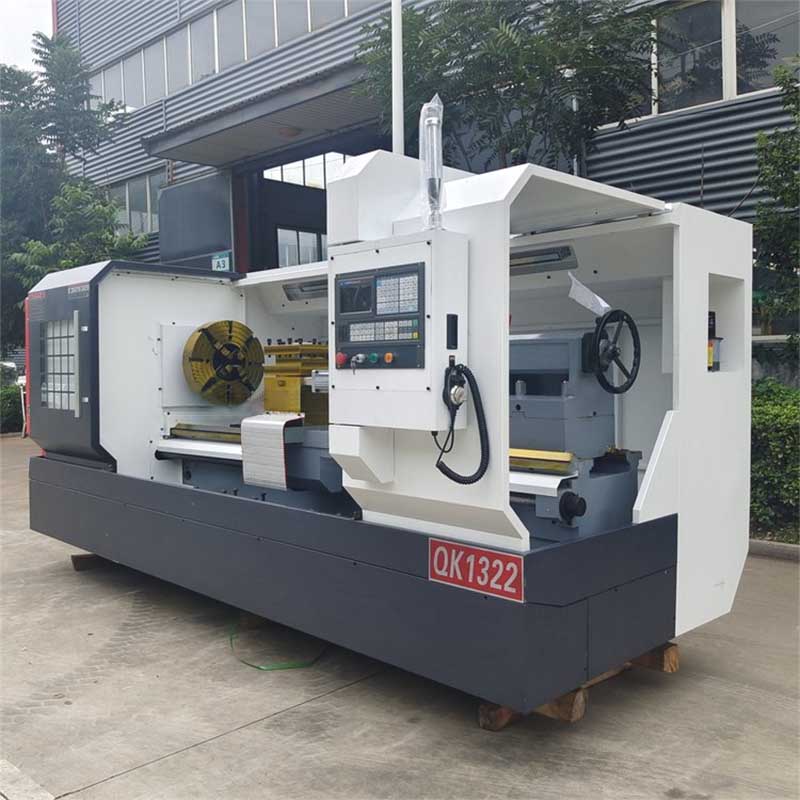

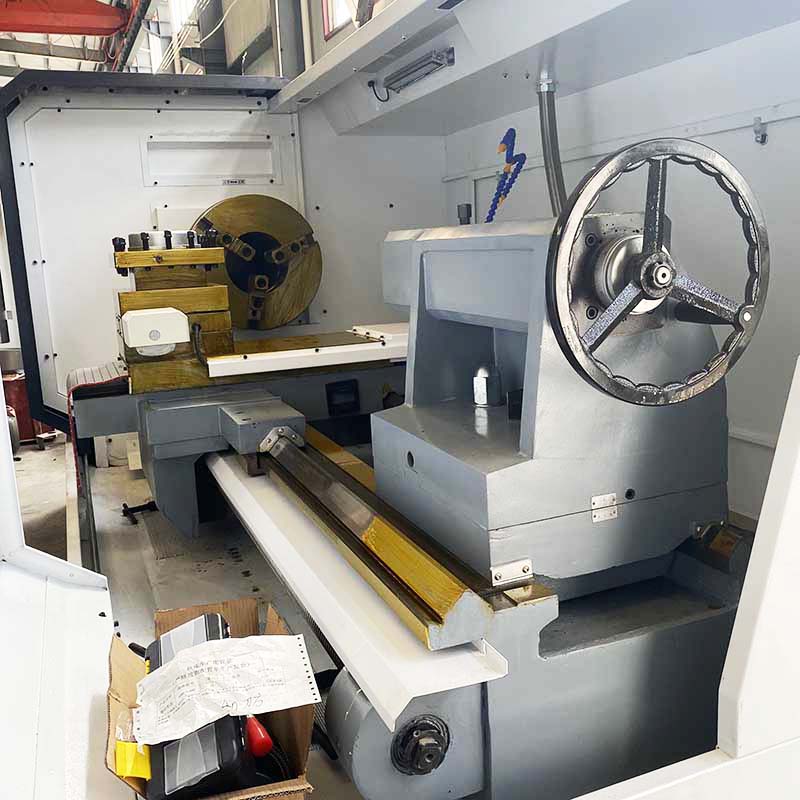

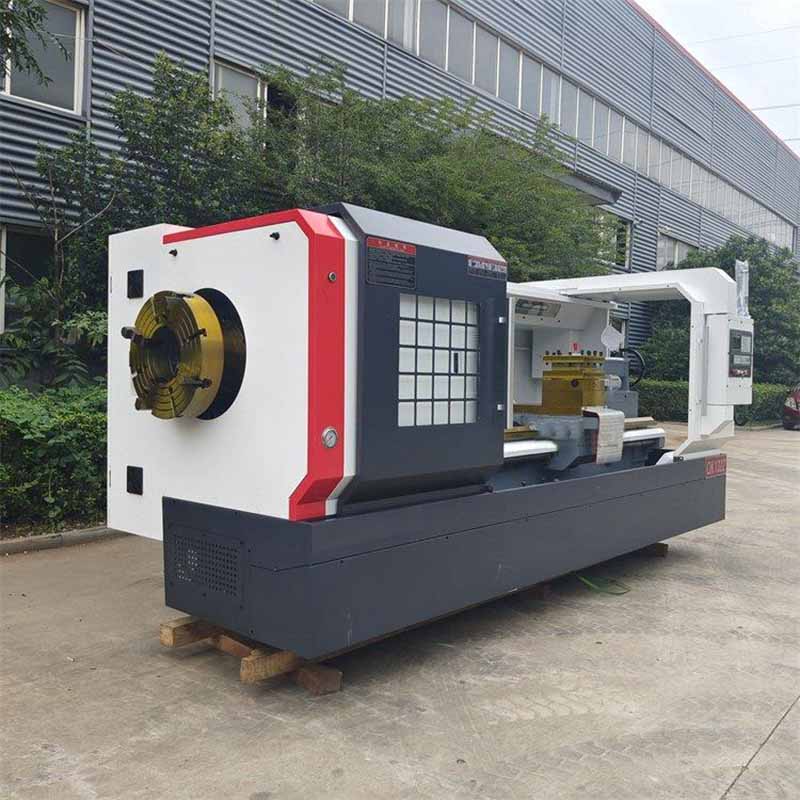

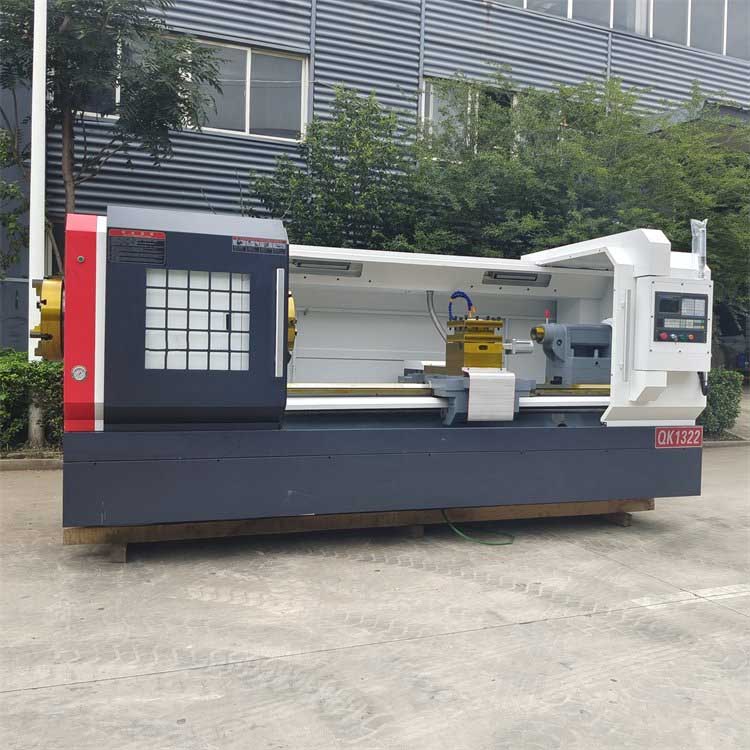

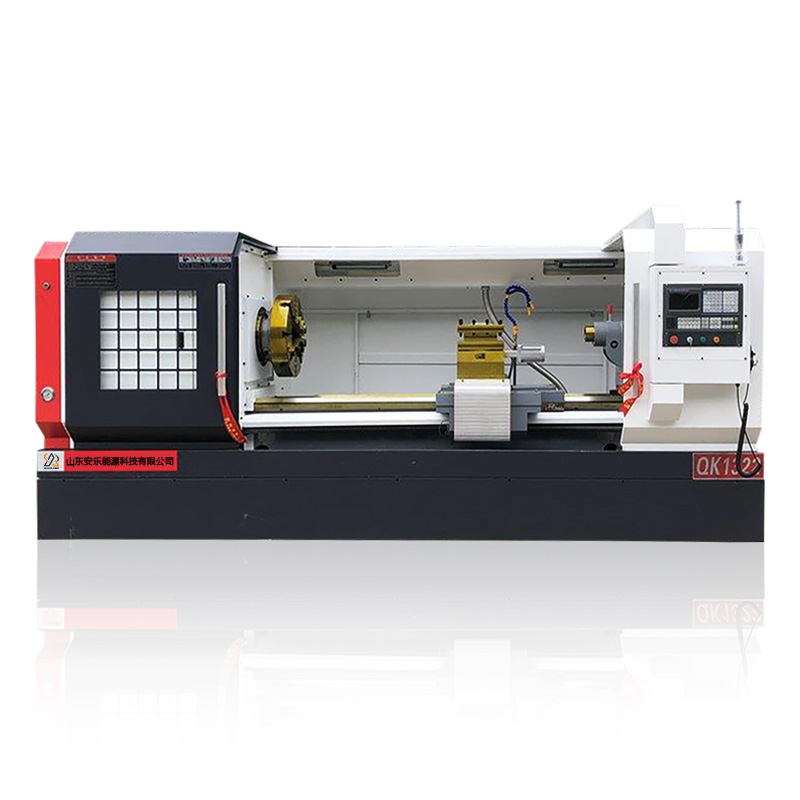

Обзор трубонарезного станка с ЧПУ модели QK1322

Трубонарезной станок с ЧПУ модели QK1322 — это высокомощное оборудование, специально разработанное для нарезания различных типов трубной резьбы и обработки цилиндрических заготовок большого диаметра. Станок широко применяется в нефтегазовой и химической промышленности, гидротехническом строительстве, геологоразведке и других отраслях, где требуется высокоэффективная и точная обработка труб.

Благодаря жесткой конструкции станины, шпинделю с высоким крутящим моментом и современной системе управления с ЧПУ, станок QK1322 обеспечивает стабильность процесса резания и сохранение точности в течение длительного срока эксплуатации. Оборудование позволяет эффективно выполнять нарезание внутренней и наружной резьбы, а также обработку цилиндрических и конических поверхностей и деталей сложной формы, что делает его универсальным решением для обработки труб и обсадных колонн.

Функции и особенности токарного станка с ЧПУ для нарезания резьбы на трубах

Основные функции

• Нарезание трубной резьбы: Возможность нарезания внутренней и внешней резьбы, включая метрическую, дюймовую, трапецеидальную и коническую.
• Обработка деталей большого диаметра: Подходит для обработки насосно-компрессорных и бурильных труб, обсадных труб и других крупногабаритных цилиндрических заготовок.
• Токарная обработка: Поддержка цилиндрического и конического точения, прорезки канавок и обработки торцов.
• Растачивание и сверление: Возможность обработки внутренних отверстий в длинных трубах.
• Автоматическое управление: Система ЧПУ обеспечивает стабильную работу, высокую повторяемость результатов и выполнение автоматических циклов нарезания резьбы.

Ключевые особенности

• Большое проходное отверстие шпинделя: Конструкция адаптирована для обработки труб и позволяет пропускать крупногабаритные заготовки сквозь шпиндель.
• Высокожесткая станина: Массивная конструкция станины гарантирует стабильность и точность при выполнении тяжелых режимов резания.
• Мощный привод шпинделя: Высокий крутящий момент для работы в сложных условиях резания.
• Закаленные и шлифованные направляющие: Повышают точность обработки и продлевают срок службы станка.
• Гибкие системы ЧПУ: Совместимость с контроллерами FANUC, Siemens, GSK, KND и другими.
• Опциональные гидравлический патрон и люнет: Улучшают фиксацию и обеспечивают надежную опору для длинных или тяжелых труб.
• Надежная система охлаждения: Обеспечивает эффективный отвод тепла и непрерывный процесс обработки.
• Широкая сфера применения: Используется в нефтегазовой и химической промышленности, гидротехническом строительстве, геологоразведке и машиностроении.

Технические характеристики токарного станка с ЧПУ для нарезания резьбы на трубах QK1322

Области применения токарного станка с ЧПУ для нарезания резьбы на трубах

Токарный станок с ЧПУ для нарезания резьбы на трубах специально разработан для обработки труб и широко применяется в отраслях, где требуется точное и эффективное нарезание резьбы на заготовках большого диаметра.

Основные отрасли применения

• Нефтяная промышленность: обработка резьбы на нефтепроводных, бурильных, обсадных и насосно-компрессорных трубах.
• Газовая промышленность: производство и ремонт газопроводных труб и резьбовых соединений.
• Химическая промышленность: механическая обработка резьбовых труб и фитингов для химического оборудования и трубопроводов.
• Водное хозяйство и гидроэнергетика: производство резьбовых трубных компонентов для систем водоснабжения, плотин и гидроэлектростанций.
• Геологоразведка: механическая обработка буровых штанг, геологоразведочных труб и соединительной резьбы.
• Горнодобывающая промышленность: обработка высокопрочных резьбовых деталей для горного оборудования и трубопроводов.
• Судостроение и морская техника: производство резьбовых соединений и трубной арматуры для судов и морских платформ.
• Строительство и инфраструктура: производство резьбовых труб для несущих конструкций, свай и промышленных трубопроводных систем.
• Машиностроение: механическая обработка крупногабаритных резьбовых деталей, муфт и валов.
• Энергетическое оборудование: обработка компонентов для нефтепромыслового оборудования, ветроэнергетических установок и тепловых электростанций.

Трубонарезной станок с ЧПУ QK1322 — стандартная и дополнительная комплектации

Стандартные конфигурации

• Прочная плоская станина, предназначенная для нарезания резьбы на трубах
• Большой диаметр шпинделя (Φ220 мм) для нефтяных труб и кожухов
• Ручной трехкулачковый патрон (Φ500 мм спереди и сзади, самоцентрирующийся)
• Система ЧПУ FANUC Oi TF
• Высокомоментный шпиндельный двигатель мощностью 11 кВт
• Закаленные и шлифованные направляющие для долговечности
• Ручная задняя бабка с конической втулкой MT6
• Насос охлаждения и система смазки
• Рабочее освещение и защитный кожух
• Циклы нарезания резьбы для метрической, дюймовой, трапецеидальной и конической резьбы

Дополнительные конфигурации

• Гидравлический 3- или 4-кулачковый патрон
• Гидравлическая или сервоприводная задняя бабка
• Неподвижный и подвижный люнеты для длинных труб
• Автоматический конвейер для удаления стружки
• Система охлаждения шпиндельного масла
• Пневматическая или гидравлическая система зажима
• Удлиненная станина для обработки длинных заготовок
• Система ЧПУ Siemens, GSK или KND
• Измерительные щупы для контроля точности резьбы
• Устройство автоматической подачи прутка для высокоэффективного производства труб

Как обеспечить точность резьбы?

Токарный станок с ЧПУ серии QK для нарезания резьбы на трубах предназначен для обеспечения высокой точности и стабильного качества нарезаемой резьбы. Точность резьбы достигается благодаря сочетанию следующих факторов:

• Система автоматического управления ЧПУ — гарантирует точную синхронизацию подачи и процесса резания.
• Люнет — обеспечивает надежную фиксацию длинных труб или труб большого диаметра, снижая уровень вибрации.
• Система контактных датчиков — обеспечивает контроль параметров и качества резьбы в режиме реального времени с обратной связью.

Это комплексное решение обеспечивает надежную работу даже в таких требовательных отраслях, как нефтегазовая промышленность и производство тяжелого машиностроения.

Трубонарезной станок с ЧПУ — какой максимальный диаметр проходного отверстия шпинделя?

Токарный станок с ЧПУ серии QK для нарезания резьбы на трубах оснащается шпинделями с различными диаметрами проходного отверстия, что позволяет работать с трубами широкого диапазона размеров:

Стандартные размеры: Φ190 мм, Φ220 мм, Φ320 мм.

Варианты по спецзаказу: по запросу доступны шпиндели с увеличенным диаметром отверстия для обработки нестандартных или крупногабаритных труб.

Благодаря конструкции с большим проходным отверстием шпинделя станок легко справляется с тяжелыми задачами по нарезанию резьбы, что делает его идеальным решением для нефте- и газопроводов, а также для производства оборудования химической промышленности.
